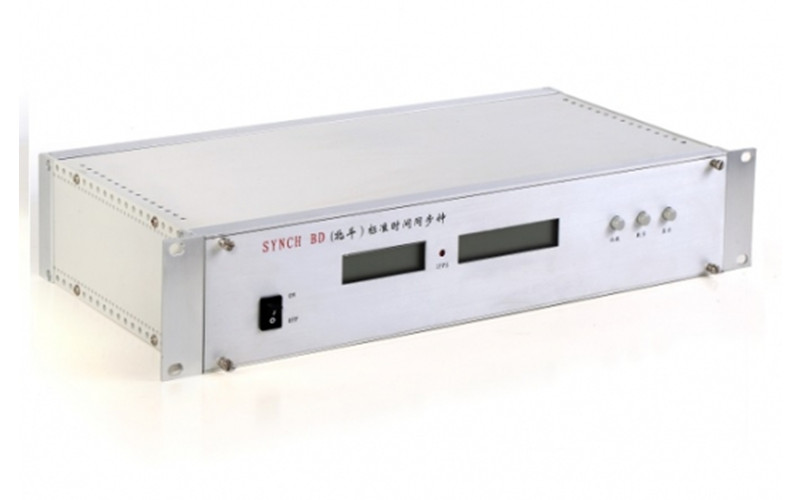

北斗同步时钟

北斗同步时钟

产品描述

  随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度要求也越来越高。该设备以美国导航星全球定位系统(GPS)或北斗定位系统为时间基准,时间同步精度100ns-1μs。卫星接收机选用专业生产厂家生产的GPS接收机部件进行二次开发研制而成,并自动选择最佳星座进行定位、定时,输出与协调世界时UTC时间同步精度为100ns-1μs的秒(1PPS),分(1PPM),时(1PPH)定时脉冲和北京时间的钟面,并接照多种信息格式经RS232/RS422/RS485串行口分别输出日期,时间,周波钟,周波数,钟差,安全运行天数等信息。供电力系统需要高精度、高可靠的标准时间标尺的各种自动化装置选用。

技术指标

1、接收频率:BD2/GPS  1559~1577MHZ,可同时跟踪北斗2和GPS卫星。

2、天线射频灵敏度:-166dbw,天线配带30米馈线。长度不够,用户可自行延长。但应选用在1.56GHZ频率每米衰减不超过0.7db的同轴电缆,延长电缆的衰减以不超过5db为限。

3、捕获时间:20秒--2分钟

(注:同步时钟的所有输出均经过高速光藕隔离输出60ns)

4、1PPS输出:

       定时准确度: 1us               电平: TTL电平

       极性:       正脉冲            脉宽:约100ms

       阻抗:       50Ω              路数:一路

       前沿:       <20ns

5、1PPM输出:

       定时准确度:  1us              电平:   TTL电平

       极性:        正脉冲           脉宽:   约100ms

       阻抗:        50Ω             前沿:   <20ns

6、1PPH输出:

       定时准确度:    1us            电平:   TTL电平

       极性:        正脉冲           脉宽:    约100ms

       阻抗:        50Ω             前沿:    <20ns

7、经度, 纬度: 电网同步钟所在的地理位置。

8、显示: 十六位LCD显示,显示内容包括日期,时间,经度,纬度,海拔高度,收星数量。

9、RS232: 输出“BJT”时间编码(年月日时分秒)。

10、 RS-232 : 输出“ST”格式时间编码(跳线选择)

11、电源:  (110-240VAC/DC) 15W。

12、尺寸:   标准工业19英寸1U机箱

选型表

                                        设备名称

设备描述

(规格型号)

性能说明(主要技术参数)

备注

(所有产品均可选双电源)

北斗卫星时钟

HTXD-BD-2-G

2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/无源)

4路RS232,2路RS485(串口时码)

2路RS485(IRIG-B(DC)差分)

带有扩展输出接口(可直接驱动扩展装置)

军品BD接收机

拉丝前面板液晶显示

后背板5.08端子输出

交直流宽幅电源端子输入

可选NTP和光纤输出

北斗卫星时钟

HTXD-BD-2-E16

2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/无源)

4路RS232,2路RS485(串口时码)

16路RS485(IRIG-B(DC)差分)

带有扩展输出接口(可直接驱动扩展装置)

军品BD接收机

拉丝前面板液晶显示

后背板5.08端子输出

交直流宽幅电源端子输入

可选NTP和光纤输出

北斗卫星时钟

HTXD-BD-2-E32

2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/无源)

4路RS232,2路RS485(串口时码)

32路RS485(IRIG-B(DC)差分)

带有扩展输出接口(可直接驱动扩展装置)

军品BD接收机

拉丝前面板液晶显示

后背板5.08端子输出

交直流宽幅电源端子输入

可选NTP和光纤输出

北斗卫星时钟

HTXD-BD-2-FS16

(秒脉冲输出)

2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/无源)

4路RS232,2路RS485(串口时码)

2路RS485(IRIG-B(DC)差分)

16路1PPS/1PPM高压高速光电隔离有源/无源输出

带有扩展输出接口(可直接驱动扩展装置)

军品BD接收机

拉丝前面板液晶显示

后背板5.08端子输出

交直流宽幅电源端子输入

可选NTP和光纤输出

HTXD-BD-2-FM16

(分脉冲输出)

北斗卫星时钟

HTXD-BD-2-FS32

(秒脉冲输出)

2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/无源)

4路RS232,2路RS485(串口时码)

2路RS485(IRIG-B(DC)差分)

32路1PPS/1PPM高压高速光电隔离有源/无源输出

带有扩展输出接口(可直接驱动扩展装置)

军品BD接收机

拉丝前面板液晶显示

后背板5.08端子输出

交直流宽幅电源端子输入

可选NTP和光纤输出

HTXD-BD-2-FM32

(分脉冲输出)

北斗卫星时钟

HTXD-BD-2-NET

2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/无源)

4路RS232,2路RS485(串口时码)

2路RS485(IRIG-B(DC)差分),失电/失步告警各2对

带有扩展输出接口(可直接驱动扩展装置)

2路NTP/TCP网络时间服务器输出

拉丝前面板液晶显示

后背板5.08端子输出

交直流宽幅电源端子输入

可选光纤
