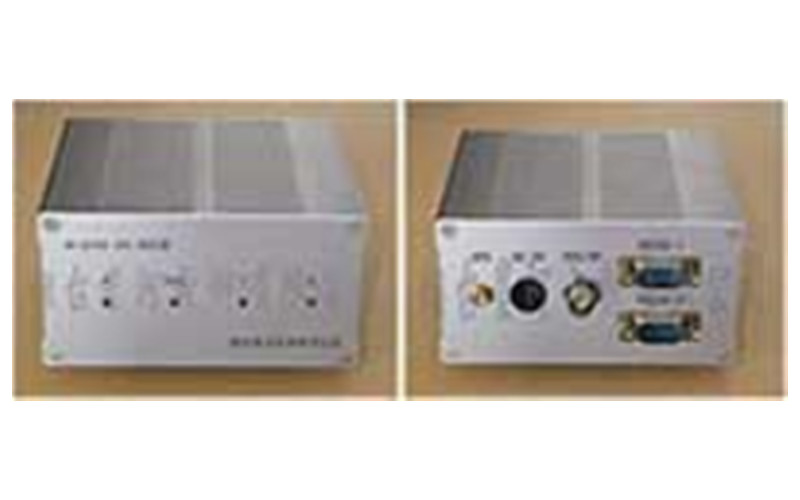

XH-CAT92 CDMA授时器(铝合金壳)产品介绍

CDMA授时器

1. 简介:
XH-CAT92 CDMA授时器(铝合金壳)授时时间源为CDMA时间,是烟台星河电钟有限公司的一款简单、经济的授时设备。主要提供给对授时精度要求不算高(ms级)的用户电脑或其它设备进行授时。
该授时器接收CDMA时间同步授时器的内部时钟时间,通过2个RS232串口输出时间日历等信息,用于同步其他设备的实时时钟时间。
该授时器功能完善,操作简单,使用方便,性能稳定,工作可靠。

2. 主要特点:
2.1.       通过个人电脑可设置3个波特率:2400,4800,9600,19200。
2.2.       通过个人电脑可选择两种报文格式(16进制及ASCII码)之一。
2.3.       可根据客户要求定制报文格式(订货前)。
2.4.       以上所有设置均能掉电记忆。
2.5.       报文中带有星期信息。
2.6.       带有较高精度的掉电运行时钟,即使没有CDMA时间,上电后即可输出较准确的时间信息。
3. 串口输出时间信息协议:


格式
起始符
8时
23分
38秒
2009年
4月
27日
星期二
CDMA有效标识
结束符
ASCII码格式
$
0
8
2
3
3
8
2
0
0
9
0
4
2
7
2
A
13
10

16进制格式
65H
08H
17H
26H
14H
09H
04H
1BH
02H
67H
66H
注:
1.        ASCII码格式栏中自起始符至CDMA有效标识符均为ASCII字符,最后两位为ASCII码值。
2.        16进制格式星期取值:1~7,对应ASCII码格式为ASCII字符的1~7,分别对应星期一,星期二……星期日。
3.        ASCII码格式中CDMA定位有效为‘A’,无效为’U’; 16进制格式中有效为67H,无效为68H。
4.        1个起始位,8个数据位,1个停止位,无奇偶校验位。
5.        波特率:2400,4800,9600,19200可选。
6.        对授时器的配置只能通过RS232-1进行配置,串口线为交叉线.。


4.其他技术指标
4.1  外型
铝合金壳。
4.2 掉电运行时钟守时精度为:
        0°C至+40°C范围内:±2ppm
        -40°C 至+85°C范围内:±3.5ppm
4.3. 工作温度范围: -30 oC to +60℃
4.4. 存储温度范围: -40 oC to +80℃
4.5. 工作电压范围:DC5V
5.配件
交叉串口线1条
DC5V/500ma适配器 1个
授时软件光盘1张
说明书 1份
小型室内天线一个



标签: CDMA授时器
