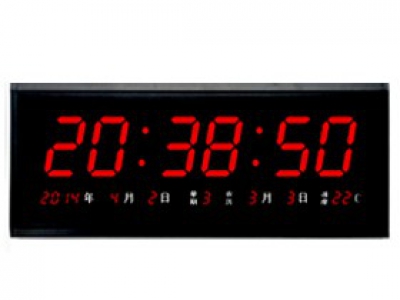

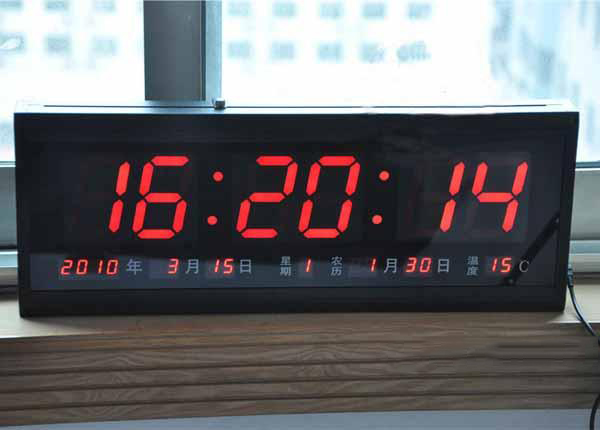

单面NTP网口数码子钟

产品概述

    XBD706 单面NTP网口数码子钟，是由一套GPS XBD211 NTP网络时间服务器及若干个子钟(配置3－10英寸LED时间显示屏)组成。系统还可扩展接口，作为计算机/服务器或局域网的时间源。

   子钟通过网线与母钟连接，接收GPS母钟发送来的时间信息（信息内容：年、月、日、星期、时、分、秒、农历、温度），显示标准北京时间。

XBD706 单面NTP网口数码子钟可以选用的母钟：

母钟可按输出接口、时间精度要求选配。推荐参考型号：

   1、 XBD211-XO NTP网络时间服务器（北斗GPS+恒温晶振）

  2、 XBD211-RB NTP网络时间服务器（GPS/BD双模授时+铷原子钟）

  3、其他

XBD706 单面NTP网口数码子钟功能介绍

  1、基于以太网（NTP）授时的电子钟，可获取公共网时间服务器时间或局域网内授时服务器时间，同步于电子钟走时和更新内部RTC电路。

  2、不用任何按键调节，上电可实现自动对时功能，走时精度可保持在100ms误差范围内，并每5分钟对时一次，无累积误差，可使全国电子钟走时保持一致；

3、XBD706 单面NTP网口数码子钟内置守时模块，与网络失去联系后守时能力可达＜2分钟/年;

  4、显示内容有年、月、日、星期、时、分、秒、和温度、湿度；其中温度、湿度在此版本为虚位；

5、可通过配套上位机软件设置服务器IP地址；

6、可根据用户的要求，电源可使用网络提供，也可采用外置电源。

  7、安装方便，施工简单，操作简单，免维护；

8、显示精度高、视距较长、显示部分可有多种颜色、显示醒目清晰、故障时黑屏不会对使用者产生误导。

产品特点

 1、  性价比高，应用广泛；

2、 授时精度高；

3、 抗干扰能力强

4、 整体功耗小，采用无风扇设计，运行可靠稳定；

5、  告别传统电压驱动,大大延长LED发光管的寿命，保证系统长时间运行无明显发热、发烫现象；

典型应用

   1)  智能化写字楼、高档生活小区等需要提供统一精确时间服务并集中控制时间的场合；

   2)  电力厂（站）和电网中心调度的时间统一系统及各种时间显示屏；

   3)  医院、会议室等需要显示时间的场所；

   4)  广电、机场、火车站、地铁、体育馆、高校及金融系统等场所。

可选外型的尺寸如下：

1、10寸数码管，显示的是年月日、时分秒、星期、温度、农历，尺寸：1300*350*50；
2、8寸的数码管，显示的是年月日 时分秒 星期、温度、农历，尺寸：1040*320*50；

3、三联3寸，显示年月日、时分秒、星期、温度、农历，它的尺寸：480*190*50；

4、三联4寸，显示年月日、时分秒、星期、温度、农历，尺寸：660*210*50；

此外，gps子母钟其他非标准外型可以定制。

XBD706 单面NTP网口数码子钟关键技术点：

⒈ 时间同步方式

⑴ 基于NTP网络授时

 根据以太网（NTP）进行同步走时时间，电子钟每隔5分钟同步一次本地时间和守时RTC（时钟）电路走时，五分钟内使用守时时间，从而保证高的精度。

⑵ 节守时精度高 正负3.5PPM，年偏差2分钟

 守时电路内置温度晶振电路，补偿因不同季节的温度偏差，从而调整晶振震荡周期，使晶振的频率更精确，从而保证时间更加准确。

⑶ NTP时间授时服务器依据CDMA和GPS/BD时间源，保证时间准确性。

⒉ 供电方式

⑴ 可通过网络供电；

⑵ 可外接电源；

⒊ 可通过配套上位机软件设置服务器IP地址；

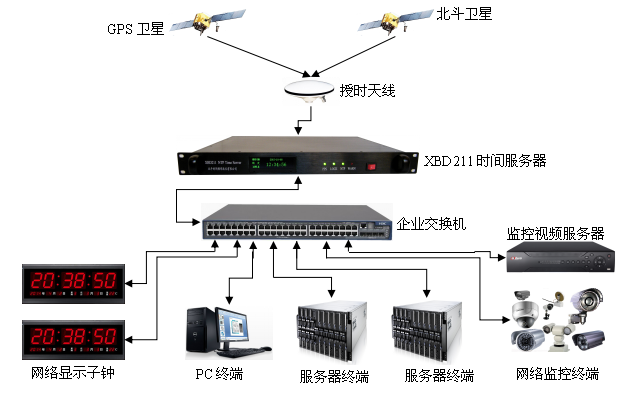

电子钟系统应用拓朴图

1、局域网内授时电子钟系统

电子钟系统组网说明：

电子钟通信组网分为三类产品，一个是基于NTP接口的电子钟，交换机和NTP时间服务器，电子钟可以根据IP配置方法配置授时服务器IP，配置完成后，就可上电自动授时工作。
